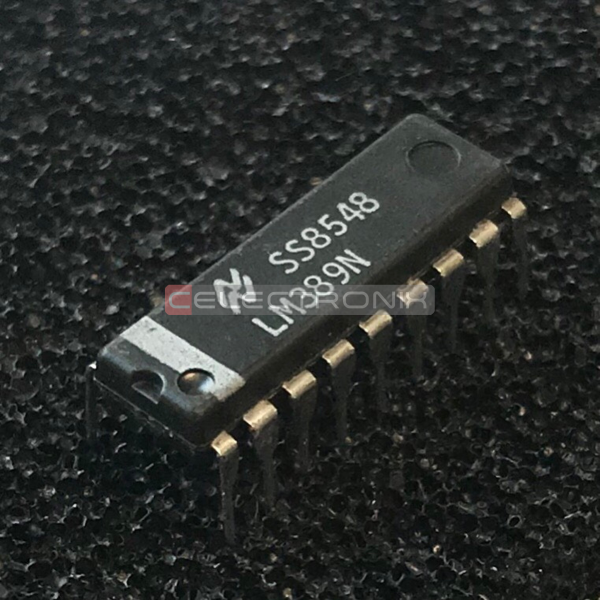

LM389N, Amplificateur de puissance audio basse tension avec réseau de transistors NPN

Le LM389 est un ensemble de trois transistors NPN sur le même substrat, associé à un amplificateur de puissance audio similaire au LM386.

Les entrées de l'amplificateur sont référencées à la masse, tandis que la sortie est automatiquement polarisée à la moitié de la tension d'alimentation. Le gain est réglé en interne à 20 pour minimiser les composants externes, mais l'ajout d'une résistance et d'un condensateur externes entre les broches 4 et 12 permet d'augmenter le gain jusqu'à 200.

Les trois transistors présentent un gain élevé et d'excellentes caractéristiques d'adaptation. Ils sont parfaitement adaptés à une grande variété d'applications, des systèmes CC aux systèmes VHF.

Caractéristiques

•  Amplificateur

Fonctionnement sur batterie

Minimum de composants externes

Large plage de tension d'alimentation

Faible consommation de courant de repos

Gains de tension de 20 à 200

Entrée référencée à la masse

Tension de repos de sortie à centrage automatique

Faible distorsion

• Transistors

Fonctionnement de 1 mA à 25 mA

Gamme de fréquences de CC à 100 MHz

Excellente adaptation

• Applications

Radios AM-FM

Magnétophones portables

Interphones

Jouets et jeux

Talkies-walkies

Phonographes portables

Convertisseurs de puissance
