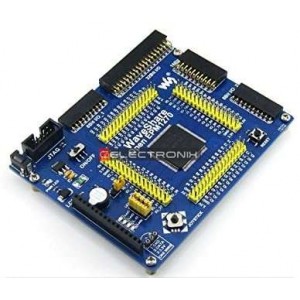

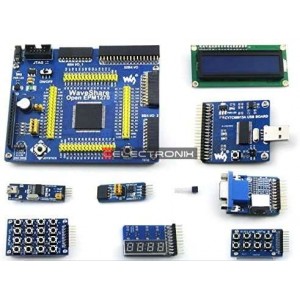

Waveshare OpenEPM1270 Package B,ALTERA MAX II Development Board

openepm1270 est un cpld conseil de développement qui dispose : l'appareil epm1270 Onboard. Il prend en charge la nouvelle expansion avec planches de divers accessoire en option pour une application spécifique. Le design modulaire et ouvrir la rend idéale pour s'initier au développement d'applications avec des périphériques de série altera max II cpld.
Qu'est-ce qui est à bord
epm1270 : Onboard cpld appareil qui dispose : :
Fréquence de fonctionnement : 50 MHz
Tension de fonctionnement : 1,5–3,3 V
Colis : qfp144
E/S : 116
Les : 1270, l'équivalent de 4 000 Logic Gates
Débogage/programmation : JTAG
Module d'alimentation CC – 3,3 : 3.3 V régulateur de tension
Interrupteur d'alimentation
Voyant d'alimentation
Voyants : pratique pour indiquer statut des E/S et/ou le programme en cours d'exécution d'état
Manette de jeu : cinq positions
Bouton de réinitialisation
Buzzer
8 I/OS interface : accessoire pour connecter des cartes
16 I/OS interface : accessoire pour connecter des cartes
8 I/OS interface : accessoire pour connecter des cartes
32 I/OS interface : accessoire pour connecter des cartes
Interface pour 9–12 : il est possible de faire pour émuler les interfaces en soit, usart, I2 C, SPI, PS/2, etc.
1-Wire interface : pour brancher des appareils 1-Wire (to-92 package), telles que le capteur de température (ds18b20), numéro d'enregistrement électronique (ds2401), etc.

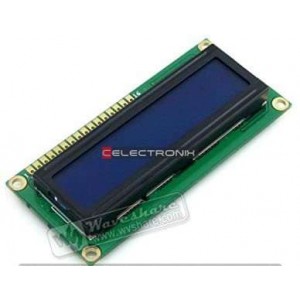

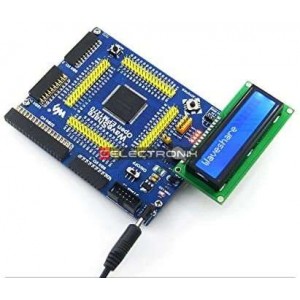

Caractère interface LCD : écran LCD pour le branchement de caractère, tels que le rétro-éclairage bleu LCD 1602 (5 V) en colis B
5 V DC Jack
Interface JTAG : pour une programmation/de débogage
MCU pins connecteur : toutes les broches sont accessibles sur connecteurs d'extension pour MCU extension supplémentaire
Voyants cavalier
Buzzer cavalier
Pour le cavalier 18–19 :
Bref le cavalier pour connecter à I/OS utilisés dans les exemples de code
Ouvrez le cavalier pour se connecter à d'autres broches personnalisées via cavalier fils
