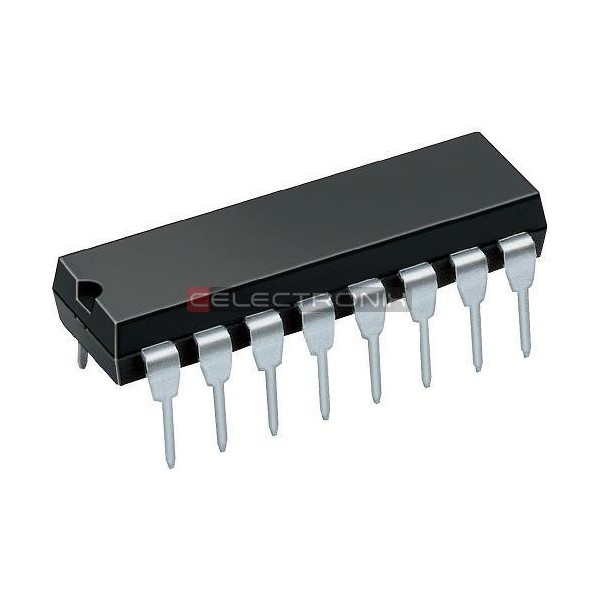

CD4050BE, Buffer et transmetteur 3-18V, DIP-16

Référence: 59-09222

1,200 TND
TTC

Le CD4050BE est un Buffer/ Convertisseur non-inverseur CMOS qui permet la conversion de niveaux logiques en utilisant une seule tension d'alimentation (VCC).

Le signal d'entrée niveau haut (VIH) peut dépasser la tension d'alimentation VCC lorsque ces composants sont utilisés pour convertir le niveau logique.

Ces composants sont destinés à être utilisés comme convertisseurs CMOS vers DTL/TTL et peuvent piloter directement deux charges DTL / TTL.


Courant de fuite élevé pour piloter 2 charges TTL

Conversion de niveau logique haut vers bas

100% testé pour un courant de repos à 20V

Courant d'entrée maximum de 1µA à 18V

Produit vert

Quantité
En stock



Garanties sécurité



Livraison gratuite à partir de 300dt



Ouvert tous les jours de 8:30h à 18h

Catégorie du produit: Tampons et circuits d’excitation

RoHS: OUI

Famille logique: 4000

Nombre de lignes d'entrée: 6 Entrées

Nombre de lignes de sortie: 6 Sorties

Polarité: Non-inverseur

Package/Boîte: PDIP-16

Courant de sortie de haut niveau: - 5.2 mA

Courant de sortie de bas niveau: 25 mA

Courant de repos: 40 nA

Tension d’alimentation - Min.: - 500 mV

Tension d’alimentation - Max.: 20 V

Courant d'alimentation de fonctionnement: 60 uA

Température de fonctionnement min.: - 55 C

Température de fonctionnement max.: + 125 C

Style de montage: Trou traversant

Fonction: Buffer/Convertisseur

Hauteur: 4.57 mm

Type de signal d'entrée: asymétrique

Longueur: 19.3 mm

Type de logique: CMOS

Nombre de canaux: 6 Channel

Tension d'alimentation de fonctionnement: 3 V à 18 V

Type de sortie: CMOS

Délai de propagation: 140 ns à 5 V, 80 ns à 10 V, 60 ns à 15 V

59-09222
