Référence: 59-08958
Interrupteur de protection moteur série NS2-25/1A avec interrupteur à bascule 3P 1÷1,6A 100kA
Garanties sécurité
Livraison gratuite à partir de 300dt
Ouvert tous les jours de 8:30h à 18h
informations générales | |
|---|---|
Code | 495078 |
Série | NS2 |

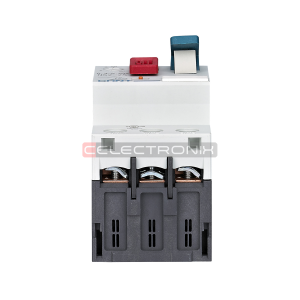

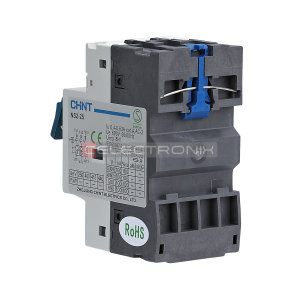

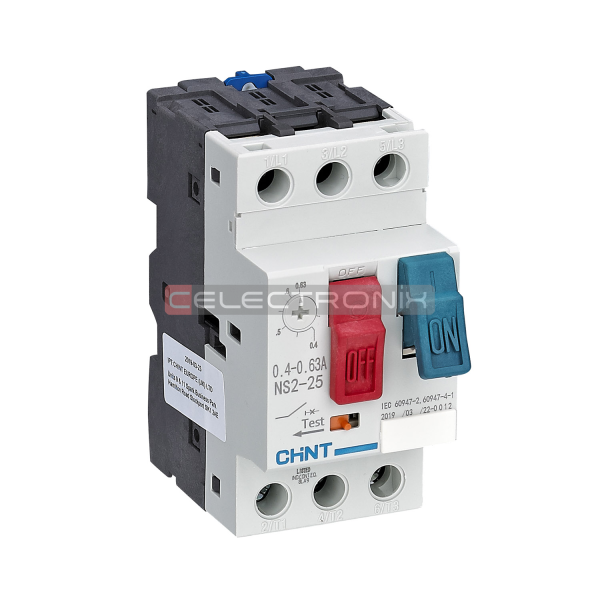

Description | Interrupteur de protection moteur série NS2-25/1B avec interrupteur à bascule 3P 1,6÷2,5A 100kA |
Description de la famille | Protecteurs de moteur à interrupteur à bascule des séries NS2-25 et NS2-80B pour la protection des pompes submersibles ou d'une pompe électrique externe. Série NS2-25X : 2,5 modules DIN ; puissance en AC3 à 400V jusqu'à 15kW ; puissance en AC3 à 230V jusqu'à 7,5kW ; Plage de régulation du courant Ir de 0,1÷0,16 A à 24÷32 A, pouvoir de coupure extrême 100 kA. Série NS2-80B : modules DIN 3,5 ; puissance en AC3 à 400V de 11 à 40kW ; puissance en AC3 à 230V de 5,5 à 22kW ; Plage de régulation du courant Ir de 16÷25 A à 56÷80 A, pouvoir de coupure extrême 15 kA. Température ambiante : -5°C~+40°C ; Altitude maximale : ≤ 2000 m ; Montage : plan de montage horizontal ou vertical inclinaison ne dépassant pas ±5°. |
Caractéristiques techniques | |
|---|---|
Norme de référence | CEI/EN 60947-2 |
Nombre de pôles | 3P |
Courant nominal I n | 2,5 A |
Tension nominale Vn | 230/400/690 Vca |
Fréquence nominale f | 50/60 Hz |
Tension d'isolement Ui | 690 Vca |
Tension d'impulsion U imp | 8 kV |
Tension de service maximale U e | 690 Vca |
Pouvoir de coupure extrême I cu | 100 kA |
Pouvoir nominal d' interruption de service I cs | 100 kA |
Nombre de modules DIN (1 DIN = 18 mm) | 2,5 |
Degré de protection | IP20 |
Dimensions | (h)x(l)x(p) 91,3x44,5x80,8 mm |
Alimentation en AC3 à 230 V | 0,37 kW |
Alimentation en AC3 à 400 V | 0,75 kW |
Alimentation en AC3 à 690 V | 1,5 kW |
Plage de régulation du courant I r | 1,6 ÷ 2,5 A |
Apprendre encore plus | Contrôle à bascule |
Accessoires assortis | Boîtier mural et encastrable IP55 avec ou sans bouton d'urgence. Bobine de sous-tension série NS2-UV. Bobine de déclenchement shunt série NS2-SH. Contacts auxiliaires avant série NS2-AE. Contacts auxiliaires latéraux série NS2-AU. Contacts auxiliaires latéraux série NS2-FA pour signalisation de défaut. |
