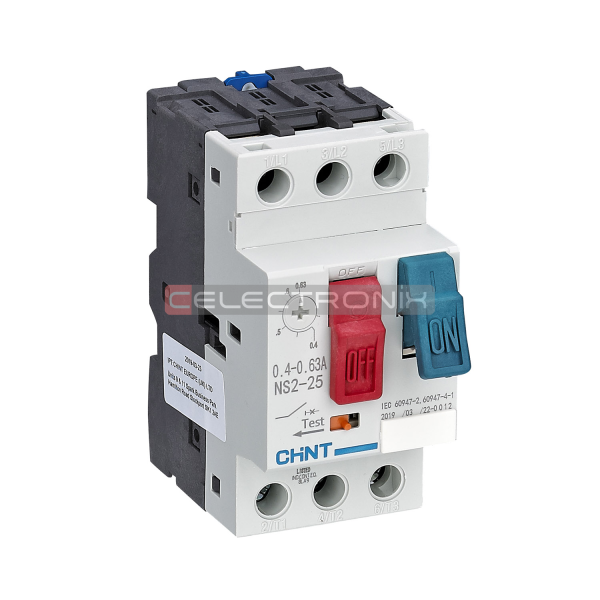

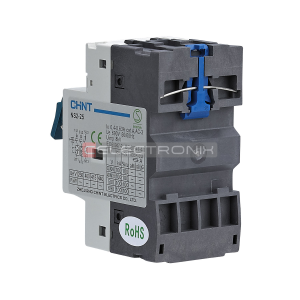

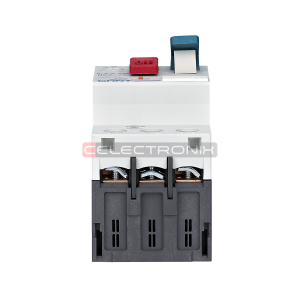

Disjoncteur moteur série NS2-25/1D avec interrupteur à bascule 3P 17÷23A 100kA

Référence: 59-08965

114,000 TND
TTC

Interrupteur de protection moteur série NS2-25/2B avec interrupteur à bascule 3P 17÷23A 100kA

Quantité
En stock



Garanties sécurité



Livraison gratuite à partir de 300dt



Ouvert tous les jours de 8:30h à 18h

informations générales

Code

495084

Série

NS2

Description

Interrupteur de protection moteur série NS2-25/2B avec interrupteur à bascule 3P 17÷23A 100kA

Description de la famille

Protecteurs de moteur à interrupteur à bascule des séries NS2-25 et NS2-80B pour la protection des pompes submersibles ou d'une pompe électrique externe. Série NS2-25X : 2,5 modules DIN ; puissance en AC3 à 400V jusqu'à 15kW ; puissance en AC3 à 230V jusqu'à 7,5kW ; Plage de régulation du courant Ir de 0,1÷0,16 A à 24÷32 A, pouvoir de coupure extrême 100 kA. Série NS2-80B : modules DIN 3,5 ; puissance en AC3 à 400V de 11 à 40kW ; puissance en AC3 à 230V de 5,5 à 22kW ; Plage de régulation du courant Ir de 16÷25 A à 56÷80 A, pouvoir de coupure extrême 15 kA. Température ambiante : -5°C~+40°C ; Altitude maximale : ≤ 2000 m ; Montage : plan de montage horizontal ou vertical inclinaison ne dépassant pas ±5°.

Caractéristiques techniques

Norme de référence

CEI/EN 60947-2

Nombre de pôles

3P

Courant nominal I n

23 A

Tension nominale Vn

230/400/690 Vca

Fréquence nominale f

50/60 Hz

Tension d'isolement Ui

690 Vca

Tension d'impulsion U imp

8 kV

Tension de service maximale U e

690 Vca

Pouvoir de coupure extrême I cu

15 kA

Pouvoir nominal d' interruption de service I cs

7,5 kA

Nombre de modules DIN (1 DIN = 18 mm)

2,5

Degré de protection

IP20

Dimensions

(h)x(l)x(p) 91,3x44,5x80,8 mm

Alimentation en AC3 à 230 V

5,5 kW

Alimentation en AC3 à 400 V

11 kW

Alimentation en AC3 à 690 V

15 kW

Plage de régulation du courant I r

17 ÷ 23 A

Apprendre encore plus

Contrôle à bascule

Accessoires assortis

Boîtier mural et encastrable IP55 avec ou sans bouton d'urgence. Bobine de sous-tension série NS2-UV. Bobine de déclenchement shunt série NS2-SH. Contacts auxiliaires avant série NS2-AE. Contacts auxiliaires latéraux série NS2-AU. Contacts auxiliaires latéraux série NS2-FA pour signalisation de défaut.
