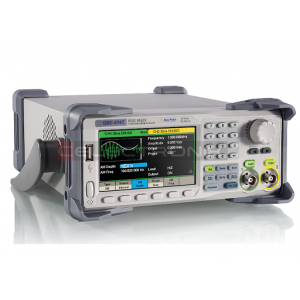

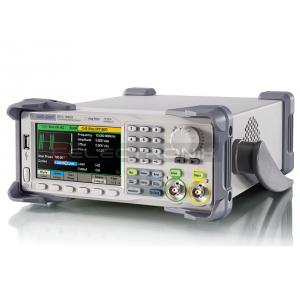

Générateur de fonctions Siglent SDG1032X, 30MHz

Référence: 59-05028

1 705,000 TND
TTC

Le SDG1032X de SIGLENT est une série de générateurs de fonctions / signaux arbitraires à double canal dont les spécifications incluent une bande passante maximale de 30 MHz, un taux d’échantillonnage de 150 MSa / s et une résolution verticale de 14 bits.

Quantité
Derniers articles en stock



Garanties sécurité



Livraison gratuite à partir de 300dt



Ouvert tous les jours de 8:30h à 18h

Principales caractéristiques:

     Circuit spécial pour la fonction d'onde carrée, peut générer des ondes carrées jusqu'à 30 MHz avec une gigue inférieure à 300 ps + 0,05 ppm de période
     Nombreux types de modulation analogiques et numériques: AM, DSB-AM, FM, PM, FSK, ASK, PSK et PWM
     Fonctions Sweep et Burst
     Fonction générateur d'harmoniques
     Fonction de combinaison de formes d'onde
     Compteur de fréquence de haute précision
     Interfaces standard: hôte USB, périphérique USB (USBTMC), LAN (VXI-11)
     Interface optionnelle: GPIB
     Écran TFT-LCD de 4,3 po

Architecture de la technologie TrueArb

Avec la technologie TrueArb de SIGLENT, le générateur conserve les avantages de la technologie DDS tout en surmontant les graves faiblesses de la gigue et de la distorsion DDS. Comme la technologie TrueArb génère une forme d'onde arbitraire point par point, chaque point de données est utilisé pour générer le signal de sortie qui a été stocké en mémoire. Les points de date ne seront pas manqués ou répétés et les formes d'onde arbitraires possèdent une très faible gigue (<150ps).

Deux canaux de sortie identiques avec des performances élevées

Capable de produire de gros signaux à des fréquences élevées. deux canaux, une amplitude de 20 Vpp peut être garantie jusqu'à 10 MHz.

Technologie innovante EasyPulse

Lorsqu'une forme d'onde Pulse est générée par un générateur DDS commun, il y aura une gigue d'une horloge si la fréquence d'échantillonnage n'est pas un multiple entier de la fréquence de sortie. La technologie SDG1000X EasyPulse surmonte avec succès cette faiblesse des conceptions DDS et aide à produire des formes d'onde Pulse à faible gigue.

Technologie TrueArb innovante

Pour les formes d'onde arbitraires, TrueArb a non seulement tous les avantages du DDS traditionnel, mais élimine également la probabilité que le DDS puisse provoquer une gigue et une distorsion importantes.

La technique propriétaire EasyPulse & TrueArb aide à résoudre les faiblesses inhérentes aux générateurs DDS traditionnels lors de la génération de formes d'onde d'impulsion, et le générateur carré spécial est capable de générer des formes d'onde carrées jusqu'à 30 MHz de fréquence avec une faible gigue. Grâce à ces avantages, le SDG1032X peut fournir aux utilisateurs une variété de signaux haute fidélité / faible gigue tout en répondant aux exigences croissantes d'une large gamme d'applications complexes et variées.

Accessoires inclus:

1 x générateur de fonctions arbitraires Siglent SDG1032X
1 x carte de garantie
1 x cordon d'alimentation
1 x câble USB
1 x guide de démarrage rapide

Download:

SDG1000X User Manual PDF

SDG Programming Guide PDF

DG1000X Service Manual PDF

SDG1000X Data Sheet PDF

Easy Wave Software V 1 01 01 38 R 1 Archive
