Waveshare 2.8 inch Arduino LCD Shield

Référence: 59-04611

80,000 TND
TTC


Quantité
Derniers articles en stock



Garanties sécurité



Livraison gratuite à partir de 300dt



Ouvert tous les jours de 8:30h à 18h

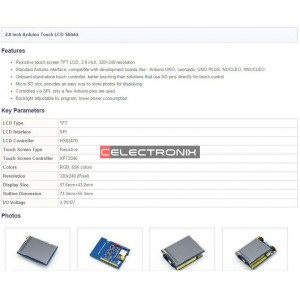

Key Parameters

LCD TYPE                                      TFT

LCD INTERFACE                           SPI

LCD CONTROLLER                       HX8347D

TOUCH SCREEN TYPE                Resistive

TOUCH SCREEN CONTROLLER XPT2046

COLORS                                        RGB, 65K colors

RESOLUTION                                320x240 (Pixel)

I/O VOLTAGE                                  3.3V/5V

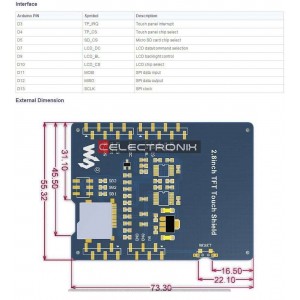

Interface

ARDUINO PIN   SYMBOL      DESCRIPTION

D3      TP_IRQ    Touch panel interrupt

D4      TP_CS     Touch panel chip select

D5      SD_CS     Micro SD card chip select

D7      LCD_DC   LCD data/command selection

D9      LCD_BL    LCD backlight control

D10    LCD_CS   LCD chip select

D11    MOSI        SPI data input

D12    MISO        SPI data output

D13    SCLK        SPI clock

Development Resources


Wiki : www.waveshare.com/wiki/2.8inch_TFT_Touch_Shield
